8V97051LNLGI是（Renesas）推出的一款高性能寬帶射頻合成器/PLL芯片，主要特點如下：
雙差分輸出
輸出頻率范圍：34.375MHz至4400MHz（連續范圍）
射頻輸出除以 1、2、4、8、16、32、64
漏極開路輸出
Fractional-N 合成器（也支持 Integer-N 模式）
16 位整數和 12 位小數（使用擴展寄存器時為 16 位小數）
3 線或 4 線 SPI 接口（兼容 3.3V 和 1.8V）
3.3V 單電源
邏輯兼容性：1.8V
集成高性能低壓差穩壓器 （LDO），可實現出色的電源噪聲抑制
可編程輸出功率電平：-4dBm 至 7dBm
靜音功能
1.1GHz LO的超低PN：1MHz偏移時為-143dBc/Hz（典型值）
鎖定檢測指示燈
輸入基準頻率：5MHz至310MHz
功耗：380mW（典型值）（RF_OUTB禁用）
5mm × 5mm 32-VFQFN 封裝
自動 VCO 頻段選擇（自動校準功能）
-40 °C 至 85 °C 環境工作溫度
支持外殼溫度≤ 105 °C操作
產品詳情

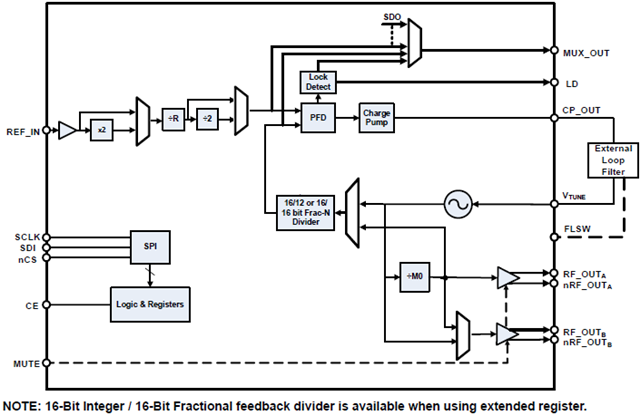

8V97051LNLGI是一款高性能寬帶射頻合成器/PLL，經過優化，可用作多載波、多模 FDD 和 TDD 基站無線電卡中的本地振蕩器 （LO）。8V97051LNLGI采用緊湊的 5mm × 5mm 32-VFQFN 封裝。
8V97051LNLGI寬帶射頻頻率合成器/PLL 提供默認小數模式，并可選擇將其與整數模式一起使用。它需要一個外部環路濾波器。
8V97051LNLGI集成壓控振蕩器 （VCO），支持 34.375MHz 至 4400MHz 的輸出頻率，并保持卓越的相位噪聲和雜散性能。
RF_OUT[A：B]輸出驅動器具有–4dBm至7dBm的獨立可編程輸出功率。RF_OUT輸出可以靜音。靜音功能可通過 SPI 命令或靜音引腳訪問。
應用領域
8V97051LNLGI廣泛應用于以下無線通信領域：
無線基礎設施
測試設備
有線電視設備
軍事和航空航天
無線局域網
時鐘生成
基本參數
產品：8V97051LNLGI
PLL：是
輸入：LVCMOS
輸出：LVCMOS
電路數：1
比率 - 輸入:輸出：1：2
差分 - 輸入:輸出：無/是
頻率 - 最大值：4.4GHz
分頻器/倍頻器：是/無
電壓 - 供電：3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：32-VFQFN
