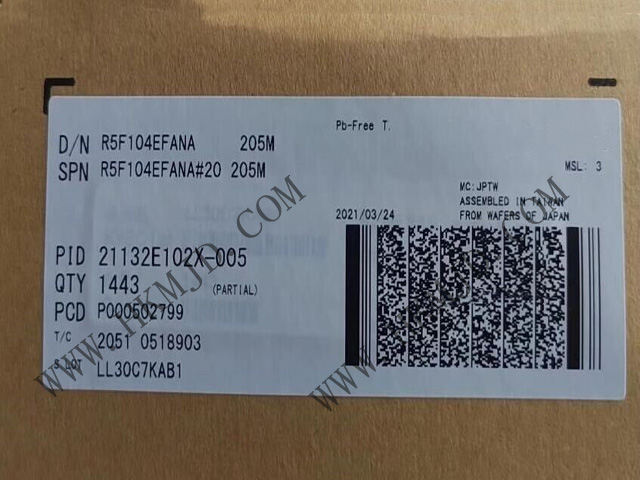

R5F104EFANA 是一款低功耗、高功能、通用型 16 位 32MHz RL78/G14 微控制器,專為電機控制、工業和計量應用設計。
RL78/G14 微控制器在行業最低功耗水平(CPU:66 μA/MHz,待機(STOP)模式:240 nA)與 51.2 DMIPS(32 MHz)的高計算性能之間實現了平衡。內置的高功能定時器支持通過三相互補 PWM 輸出實現三相電機控制。
這些微控制器集成了片上振蕩器、數據閃存、模數轉換器(A/D)和數模轉換器(D/A)、比較器等功能。內置的安全功能(用于檢測硬件非法操作的機制)可支持家用電器安全標準(IEC/UL 60730)。憑借廣泛的 30 至 100 引腳封裝選項和最高 512 KB 的片上閃存,這些微控制器可應用于多種場景。
R5F104EFANA 規格
核心處理器 RL78
核心位寬 16 位
運行頻率 32 MHz
連接接口 CSI、I2C、LINbus、UART/USART
外設 DMA、LVD、POR、PWM、WDT
I/O 數量 28
程序存儲器容量 96KB(96K × 8)
程序存儲器類型 閃存
EEPROM 容量 8K × 8
RAM 容量 12K × 8
電壓 - 供電(Vcc/Vdd) 1.6V ~ 5.5V
數據轉換器 A/D 9x8/10位;D/A 2x8位
振蕩器類型 內部
工作溫度 -40°C ~ 85°C (TA)
R5F104EFANA的特點
CPU:RL78內核,最大32MHz
電壓:1.6V至5.5V
封裝:32至48引腳HWQFN,48至100引腳LFQFP,32至100引腳LQFP,30引腳LSSOP,36至64引腳WFLGA
內存:SRAM最大48KB,程序閃存最大512KB
定時器:16位定時器(通道)×8,8位定時器(通道)×8,看門狗定時器(通道)×1,12位間隔定時器×1通道
PWM:PWM輸出×13,3相PWM輸出功能
模擬功能:10位A/D轉換器(通道)×9,8位D/A轉換器(通道)×2
片上振蕩器頻率(MHz): 高速:64、48、32、24、16、12、8、6、4、3、2、1MHz 低速:15kHz
其他:實時時鐘(RTC)、上電復位(PSR)、低電壓檢測(LVD)
R5F104EFANA 的應用
電機控制
工業和計量應用
