DRV8300UDPWR 是一款 100V 三相半橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8300UD 使用集成自舉二極管和外部電容為高側 MOSFET 生成合適的柵極驅動電壓。GVDD 用于為低側 MOSFET 生成柵極驅動電壓。柵極驅動架構支持高達 750mA 的峰值拉電流和 1.5A 的灌電流。

特性

? 100V 三相半橋柵極驅動器

– 驅動 N 溝道 MOSFET (NMOS)

– 柵極驅動器電源 (GVDD)：5-20V

– MOSFET 電源 (SHx) 支持高達 100V 的電壓

? 集成自舉二極管 (DRV8300UD 器件)

? 支持反相和同相 INLx 輸入

? 自舉柵極驅動架構

– 750mA 拉電流

– 1.5A 灌電流

? 支持由高達 15 節串聯電池供電的應用

? 支持標準 MOSFET 的更高 BSTUV（8V 典型值）和 GVDDUV（7.6V 典型值）閾值

? SHx 引腳具有低漏電流（小于 55μA）

? 絕對最大 BSTx 電壓高達 125V

? SHx 引腳瞬態負壓可達 -22V

? 內置跨導保護

? 針對 QFN 封裝型號，可通過 DT 引腳調節死區時間

? 針對 TSSOP 封裝型號，固定插入 200ns 死區時間

? 支持 3.3V 和 5V 邏輯輸入（絕對最大值為 20V）

? 4ns 典型傳播延遲匹配

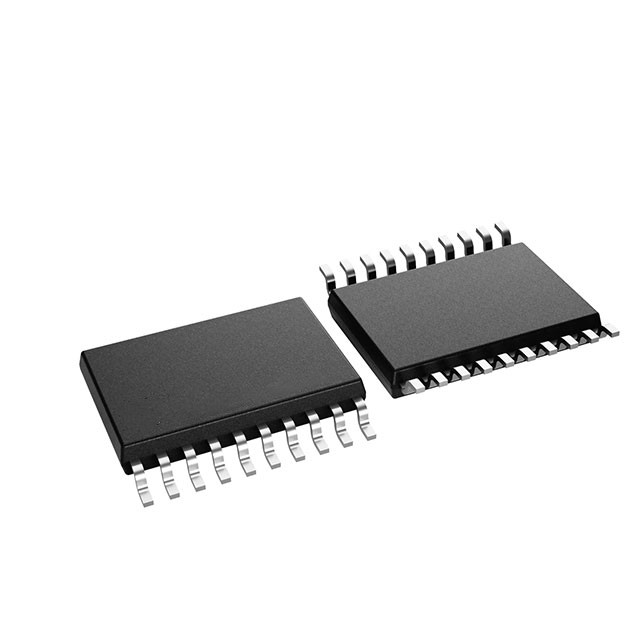

? 緊湊型 QFN 和 TSSOP 封裝

? 具有電源塊的高效系統設計

? 集成保護特性

– BST 欠壓鎖定 (BSTUV)

– GVDD 欠壓 (GVDDUV)

應用

? 電動自行車、電動踏板車和電動汽車

? 風扇、泵和伺服驅動器

? 無刷直流 (BLDC) 電機模塊和 PMSM

? 無線園藝和電動工具、割草機

? 無線真空吸塵器

? 無人機、機器人和遙控玩具

? 工業和物流機器人
