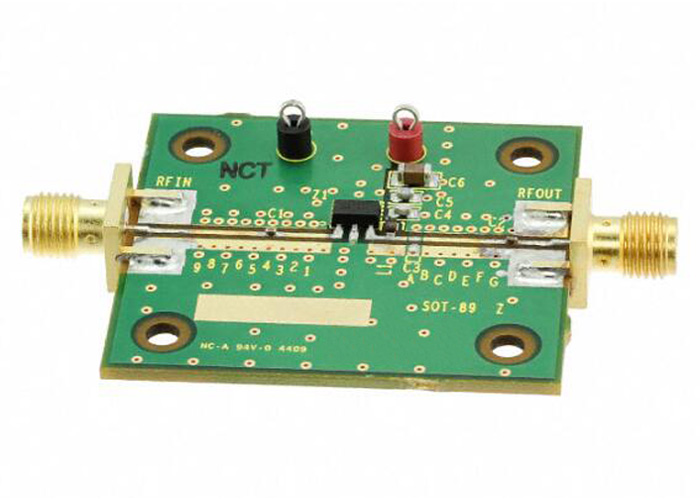

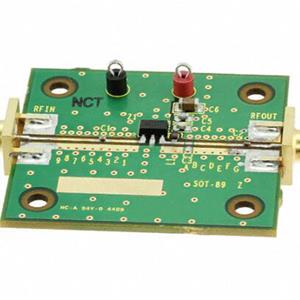

ADL5536-EVALZ是一款配置齊全的4層FR4評估板。 正常工作時需使用一個5 V/200 mA單電源。 應將5 V電源連接至測試環路的VCC和GND引腳。 RF輸入施加于SMA連接器的RFIN引腳。 SMA連接器的RFOUT引腳提供RF輸出。

ADL5536-EVALZ 特性

固定增益20 dB

工作頻率范圍20 MHz至1.0 GHz

輸入輸出內部匹配至50 ?

集成偏置控制電路

三階交調點（OIP3）

190 MHz時為45.0 dBm

380 MHz時為49.0 dBm

噪聲系數

190 MHz時為2.6 dB

380 MHz時為2.7 dB

190 MHz時P1dB為19.6 dBm

單5 V電源供電

低靜態電流105 mA

MSL-1級SOT-89封裝

ESD耐受±2 kV（2級）

引腳兼容16 dB增益ADL5535
